Page 23 - 《华农农业大学学报》2020年第4期

第 ４ 期 孔祥宇 等:基于功能化 Au＠A g 纳米棒的表面增强拉曼光谱检测汞离子 １ ７

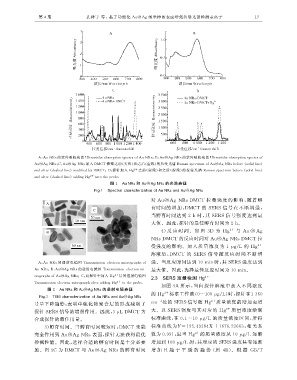

A : AuNRs的紫外吸收光谱 Ultravioletabsor p tions p ectraofAuNRs ; B : Au＠A gNRs的紫外吸收光谱 Ultravioletabsor p tions p ectraof
Au＠A gNRs ; C : Au＠A gNRs加入 DMCT 修饰之前( 实线) 和之后( 虚线) 的拉曼光谱 Ramans p ectrumofAu＠A gNRsbefore ( solidline )
２＋ 之前( 实线) 和之后( 虚线) 的拉曼光谱 Ramans p ectrumbefore ( solidline )
andafter ( dashedline ) modifiedb yDMCT ; D : 探针加入 H g
２＋
andafter ( dashedline ) addin gH g intothep robe．
图 １ AuNRs和 Au＠A gNRs的光谱表征
Fi g ．１ S p ectralcharacterizationofAuNRsandAu＠A gNRs
对 Au＠A gNRsＧDMCT 拉曼强 度的影响, 随着孵
育时间的增加, DMCT 的 SERS 信号在不断增强,
当孵育时间达到 ２h 时, 其 SERS 信号强度达到最
大值.因此, 探针的最佳孵育时间为 ２h .
２＋
４ ) 反 应 时 间. 如 图 ３D 为 H g 与 Au＠ A g
NRsＧDMCT 的反应时间对 Au＠A gNRsＧDMCT 拉
/
曼强度的影响.加入质量浓度为 １ μ g L 的 H g ２＋
溶液后, DMCT 的 SERS 信 号 随 反 应 时 间 不 断 增
A : AuNRs的透射电 镜 图 Transmissionelectron micro g ra p hsof 强.当反应时间达到 １０min时, 其 SERS 强度达到
AuNRs ; B : Au＠A gNRs的透射电镜图 TransmissionelectronmiＧ 最大值.因此, 选择最佳反应时间为 １０min .
２＋ 后的透射电镜图
cro g ra p hsofAu＠A gNRs ; C : 向探针中加入 H g 2 +
2.3 SERS 定量检测 Hg
２＋
Transmissionelectronmicro g ra p hafteraddin gH g tothep robe．
如图 ４A 所示, 当向探针溶液中加入不同浓度
图 ２ AuNRs和 Au＠A gNRs的透射电镜表征
２＋ /
的 H g 标准工作液( ０~１００ μ g L ) 时, 探针在 １３６０
Fi g ．２ TEMcharacterizationofAuNRsandAu＠A gNRs
２＋
－１ 处的 SERS 信号随 H g 质量浓度的增加而增
号呈下降趋势, 表明单硫化物聚合层的形成减弱了 cm
２＋
探针 SERS 信号的增强作用.因此, ３ μ LDMCT 为 大.以 SERS 强度与其对应的 H g 质量浓度绘制
标准曲线, 在 ０．１~１０ μ g L 的质量浓度区间, 所得
/
合成探针的最佳用量.
３ ) 孵育时间.当孵育时间较短时, DMCT 未能 标准曲线为 Y＝１９５．４９３８４X ＋１６７６．２３６６３ , 相关系
完全作用到 Au＠A gNRs 表面, 探针无法获得最优 数为 ０．９９１ , 且当 H g 的质量浓度从 １０ μ g L 逐渐
２＋
/
检测性能.因此, 选择合适的孵育时间是十分必要 增加到 １００ μ g L 时, 其对应的 SERS 强度具有逐渐
/
的.图 ３C 为 DMCT 与 Au＠A gNRs的孵育时间 增 加 且 趋 于 平 缓 的 趋 势 ( 图 ４B ). 根 据 GB / T
